SuperSEM N10eX桌面式扫描电镜在铜箔表面颗粒缺陷检测中的应用

一、铜箔的简介

电解铜箔是锂电池负极集流体、PCB 电路板的核心基础材料，产品逐步向超薄化、高纯度方向发展。铜箔表面质量直接决定后续浆料涂布效果、界面结合力、电池内阻与电路板信号传输性能。生产过程中，铜箔表面易引入外来颗粒、夹杂、析出物、氧化异物等微观缺陷，微米‑亚微米级颗粒就会造成极片掉粉、局部短路、蚀刻不良等批量质量风险，因此表面微观缺陷筛查是铜箔研发与出厂质控的关键环节。

二、检测难点

1. 缺陷尺度微小：有害颗粒多为亚微米至数微米级别，光学显微镜受分辨率限制，难以看清颗粒真实形貌，容易漏检、误判。

2. 缺陷随机性强：颗粒缺陷随机分布，数量少、位置不固定，需要设备可快速切换倍率，实现大范围初筛 + 局部高倍观察。

3. 区分缺陷类型难度大：仅依靠形貌无法判断颗粒来源，需要同步获取成分信息，区分外来粉尘、工艺析出相、基体夹杂、氧化产物，定位是原料、设备还是环境带来的问题。

4. 样品轻薄易变形：超薄铜箔质地软，制样时易褶皱、卷曲；传统大型场发射 SEM 对环境、操作门槛要求高，难以满足产线旁高频快速质控需求。

三、应用案例

检测仪器：SuperSEM N10eX 桌面式扫描电镜(点击了解产品)

样品信息：铜箔，样品直接裁剪，无需复杂前处理，导电胶固定样品台。

测试条件：低电压模式，放大倍数 500‑5000 倍，开展表面颗粒缺陷观测与微区成分分析。

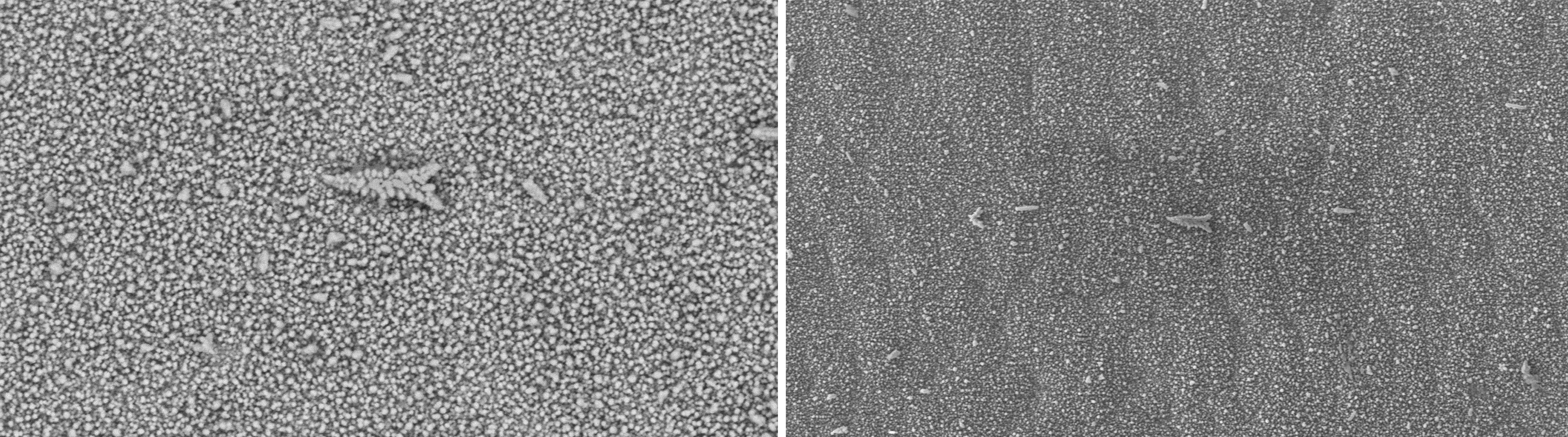

测试图片：

测试结论：由 SEM 图像可见，铜箔基体本身晶粒状态良好，但表面出现多处离散的外来颗粒缺陷，该类随机分布的微米异物属于铜箔生产中需要重点管控的微观缺陷。

四、结论

铜箔作为电子信息与新能源产业的核心基础材料，其表面颗粒缺陷是影响产品良率和可靠性的关键因素。传统检测手段面临分辨率不足、无法定性成分、分析效率低等突出难题。SuperSEM N10eX桌面式扫描电镜将高分辨率电子显微成像与实时能谱分析融于一体，能够在观察颗粒形貌的同时同步获取元素成分信息，实时能谱伪彩成像功能进一步使元素分布直观可视。其桌面化设计和一键式智能化操作降低了设备部署和人员培训门槛，使高频次、高效率的产线抽检成为可能。实践案例表明，该设备能够快速判定颗粒缺陷的类型与来源，为铜箔生产工艺优化和品质改进提供及时、准确的数据支撑，是铜箔制造企业提升产品良率的有效工具。
