铅酸蓄电池氧化铅原料与固化极板的XRD晶相分析

一、简介

铅酸蓄电池凭借成本低廉、技术成熟、安全性高、大电流放电性能优异的特点，在汽车启动电源、电网储能系统、通信后备电源等领域占据着不可替代的市场地位。极板作为铅酸蓄电池的核心组件，其固化工序是决定活性物质结构、电池容量与循环寿命的关键环节。固化过程中，铅膏中的氧化铅与硫酸发生反应，逐步生成三碱式硫酸铅（3PbO・PbSO4・H2O，行业代号T3）、四碱式硫酸铅（4PbO・PbSO4，行业代号T4）、硫酸铅等晶相，未反应的组分同步完成晶型转化，最终形成稳定的多孔活性物质骨架。

在铅酸蓄电池行业的质量管控体系中，T3与T4的相对含量是评估极板固化质量的核心指标。研究表明，T3晶粒尺寸小、电化学反应活性高，可显著提升电池的初始放电容量；T4晶粒结构稳定、骨架强度高，能有效抑制循环过程中活性物质的粉化脱落，大幅延长电池循环寿命。二者的生成比例与固化温度、湿度、时间等工艺参数直接相关，其中固化温度是决定晶相类型的核心因素：常温固化时体系优先生成T3，高温固化时则以T4生成为主。

二、XRD技术在铅酸蓄电池检测中的应用

传统的极板质量管控多采用化学滴定法，仅能检测铅膏的总铅、总氧化度等宏观指标，存在两个核心局限：一是无法区分氧化铅的α/β晶型 —— 而α-PbO与β-PbO的表面反应活性差异显著，直接影响铅膏反应速率及固化产物的分布；二是传统的总成分分析无法精准区分不同类型的碱式硫酸铅，导致T3、T4的检测结果偏差较大，生产工艺的调控缺乏精准的数据支撑。

在此背景下，X射线衍射（XRD）技术凭借无损检测、晶相识别精准、定量结果可靠的优势，已成为铅酸蓄电池晶相分析的核心技术手段。本研究采用苏州浪声科学仪器有限公司生产的FRINGE型桌面式X射线衍射仪，表征了氧化铅原料与正负极固化生极板的物相特征，旨在为铅酸蓄电池的原料筛选、固化工艺优化与标准化质量管控提供可靠的技术方案。

三、实验设计

3.1仪器

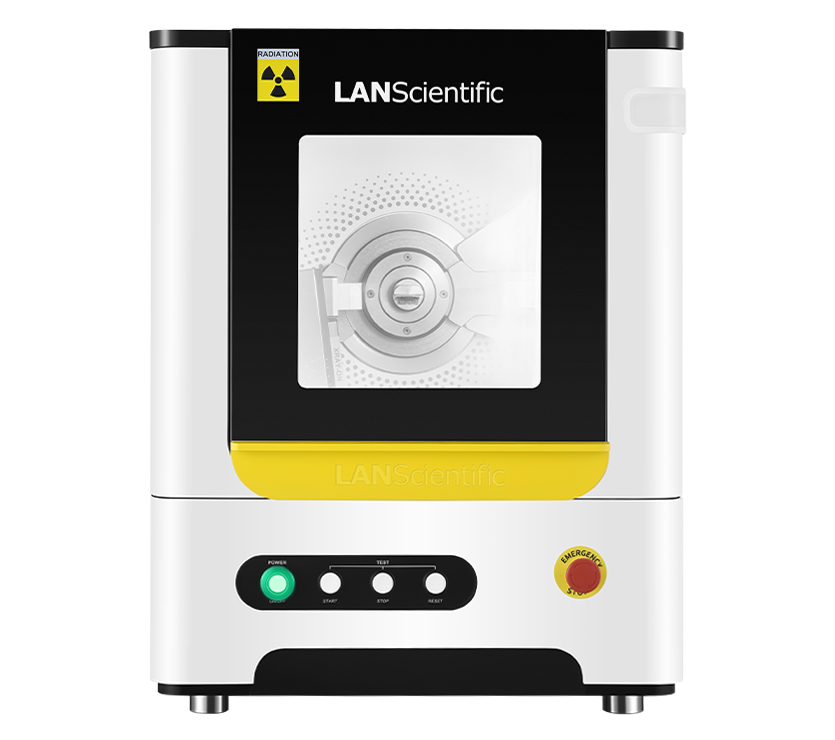

FRINGE桌面式X射线衍射仪

3.2分析条件

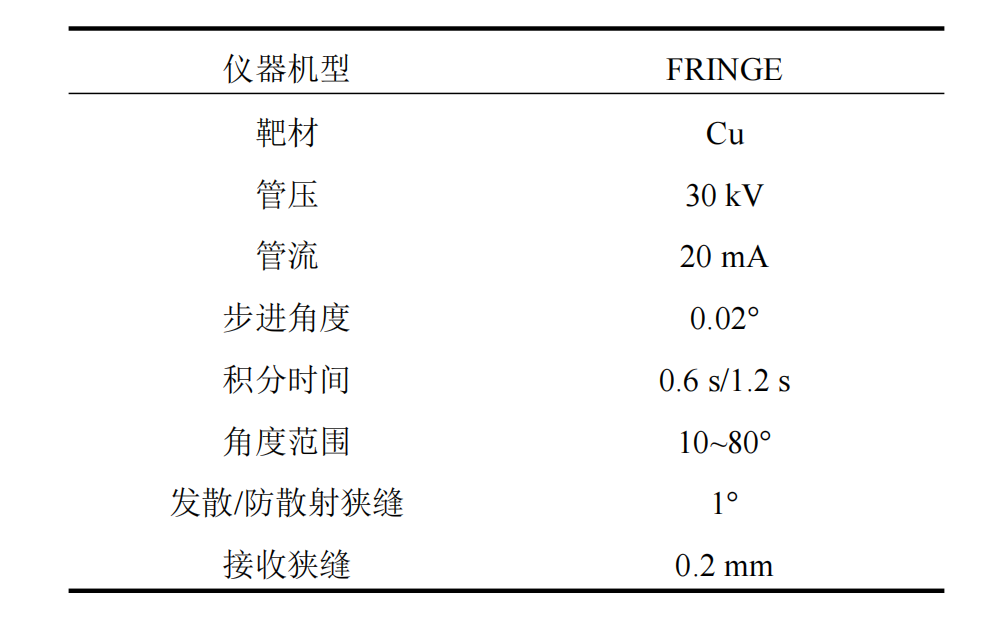

表 1. XRD 测试参数

3.3样品处理

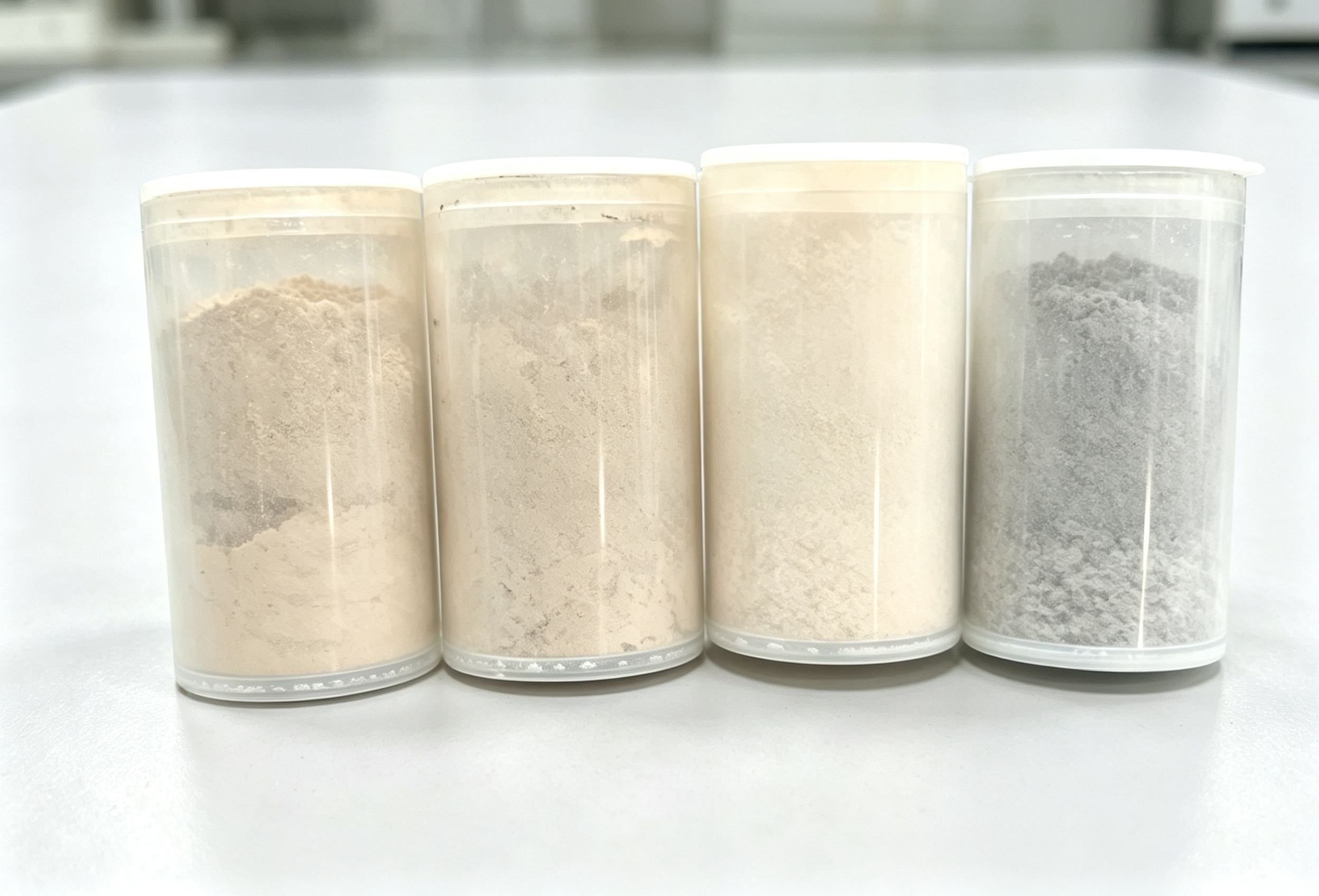

实验样品包括氧化铅粉末原料、正极和负极固化生极板粉末。所有样品均为干燥粉末状态，取适量样品置于玻璃样品载片的凹槽内，采用正压法将样品表面压平，随后将样品载片放入仪器样品台进行测试。

3.4测试原理与分析方法

X射线衍射的核心原理为布拉格衍射定律：当X射线照射到晶体样品时，不同晶型的晶体因晶胞参数、原子排布存在差异，会产生具有特征性的衍射图谱；通过将实测图谱与标准PDF卡片进行比对，即可定性识别样品中的晶相；同时，根据特征峰的强度，采用参比强度法（RIR法），即可定量各晶相的质量分数。

3.4.1 定性分析方法

通过比对实测图谱与ICDD数据库的标准图谱，识别样品中的晶相，各特征晶相的参考PDF卡片如下：

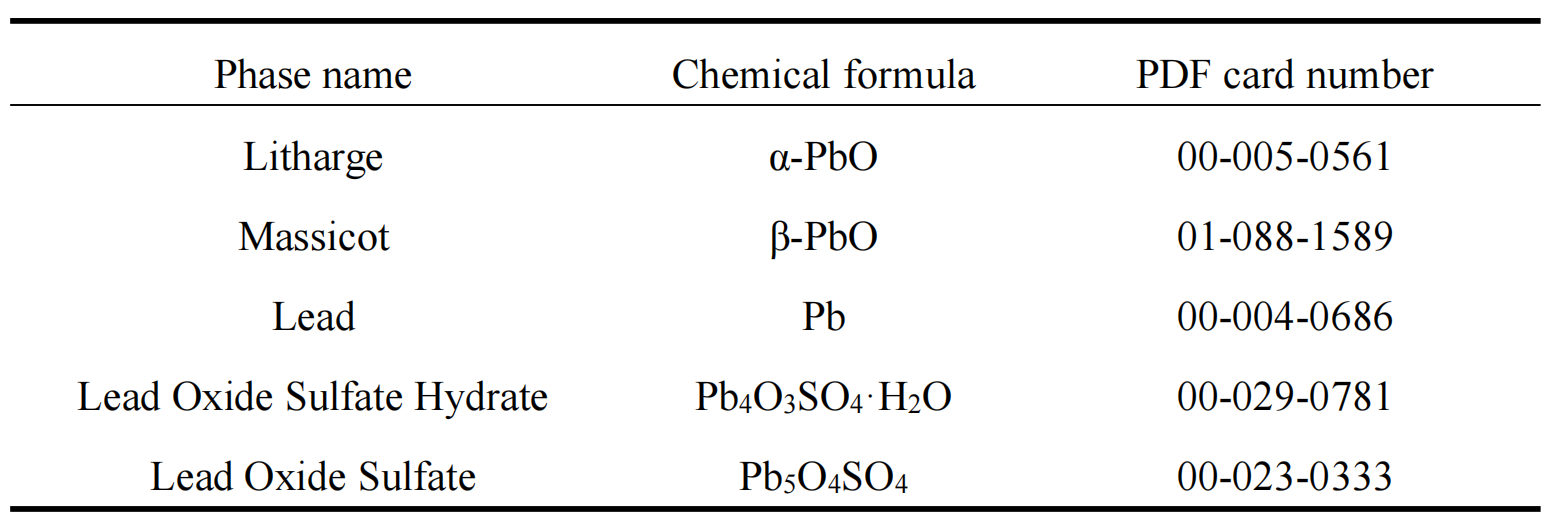

表 2. 物相化学式及 PDF 卡片

3.4.2 定量分析方法

参比强度法（RIR法）：通过各相的特征峰强度与参比强度，计算各相的质量分数，公式如下：

其中，Xi为待测相的质量分数；Ii为待测相的衍射强度；Ki为待测相i的参比强度（RIR值）；n为样品中的总物相数。

四、分析结果与讨论

4.1 氧化铅原料晶相分析

两组氧化铅（PbO-1和PbO-2）的XRD衍射图谱如图3、图4所示，原料均以α-PbO为主相，同时含少量β-PbO与5.5%左右的单质铅，无杂相检出，物相纯度满足铅酸蓄电池规模化生产的原料要求。

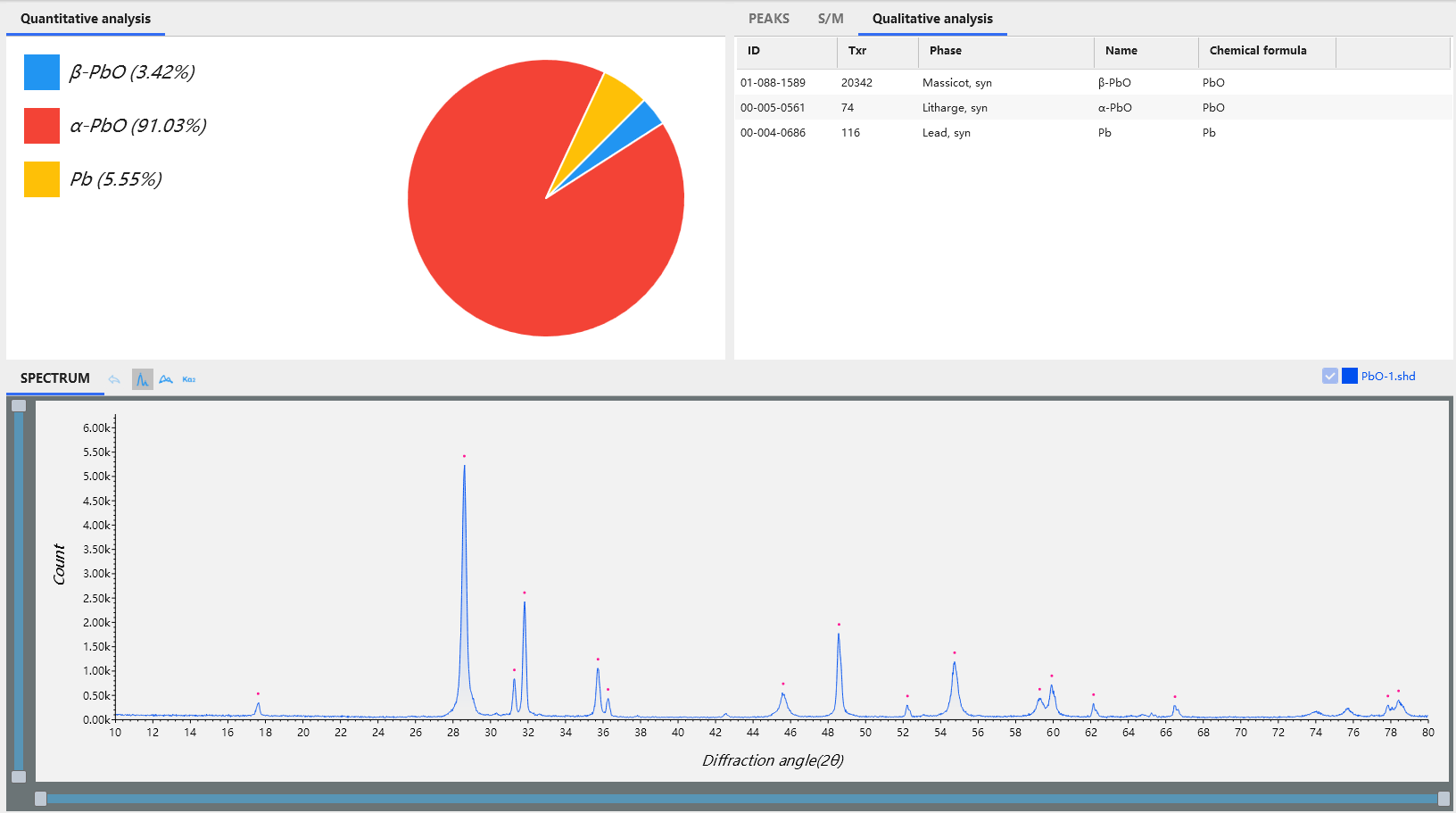

图3. PbO-1样品的XRD谱图

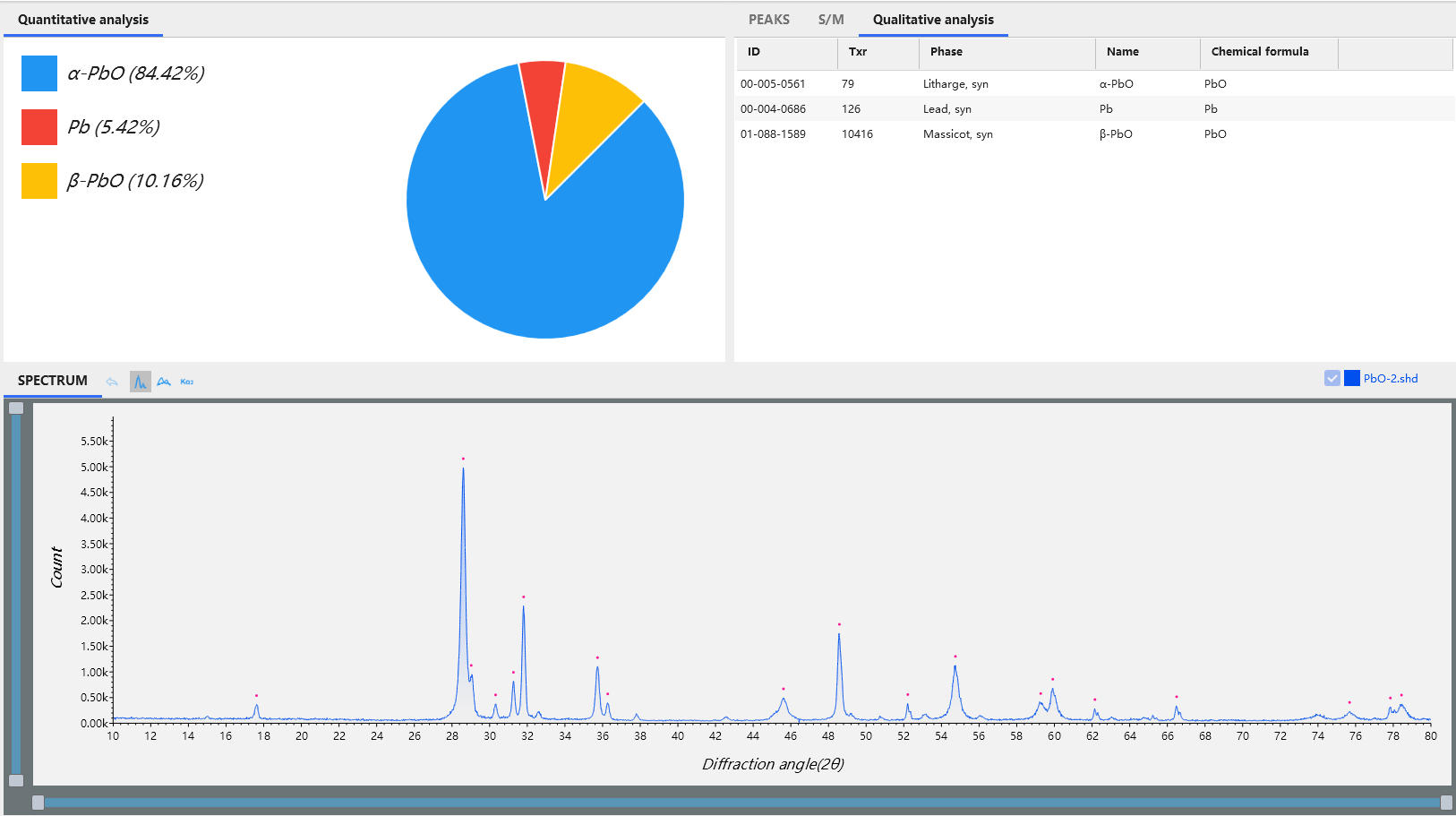

图4. PbO-2样品的XRD谱图

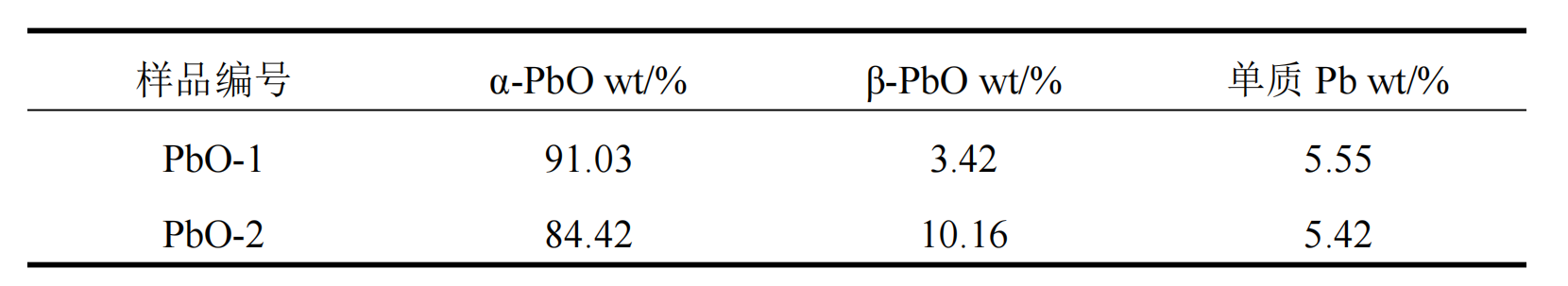

表3. 氧化铅原料的物相定量结果

从晶型的工艺适配性来看，β-PbO的表面反应活性高于α-PbO，在铅膏阶段更易与硫酸发生反应，快速生成碱式硫酸铅，适配快速固化生产工艺；α-PbO晶体结构更稳定，可提升固化后极板的骨架强度，适配长寿命储能电池的极板制备。

4.2 正负极生极板的物相分析

正负极生极板的XRD衍射图谱如图5、图6所示。固化后的正极生极板XLP中主相为T4和T3，碱式硫酸铅总占比超86%，残留总PbO仅13.81%，无单质铅检出，固化反应比较充分。T4作为中高温固化的特征产物，其大尺寸晶粒可在正极活性物质中形成稳定的三维骨架，有效抑制充放电循环过程中的活性物质粉化脱落，显著提升电池的循环寿命[3]。

负极生极板XLN中主相为T3，无T4检出，残留总PbO为28.94%，同时含有微量单质铅。负极铅膏中添加有机膨胀剂、炭黑、硫酸钡等功能性添加剂，过量硫酸会导致膨胀剂失效，因此负极铅膏的加酸量远低于正极，固化过程中PbO的反应程度更低，这也是XLN中残留PbO显著高于正极的核心原因。负极的核心性能需求为高比表面积的海绵铅结构，以保证电池的倍率放电性能与低温启动性能，因此行业内负极普遍采用低温固化工艺，优先生成晶粒细小的T3，避免T4大晶粒导致的化成后海绵铅比表面积下降。

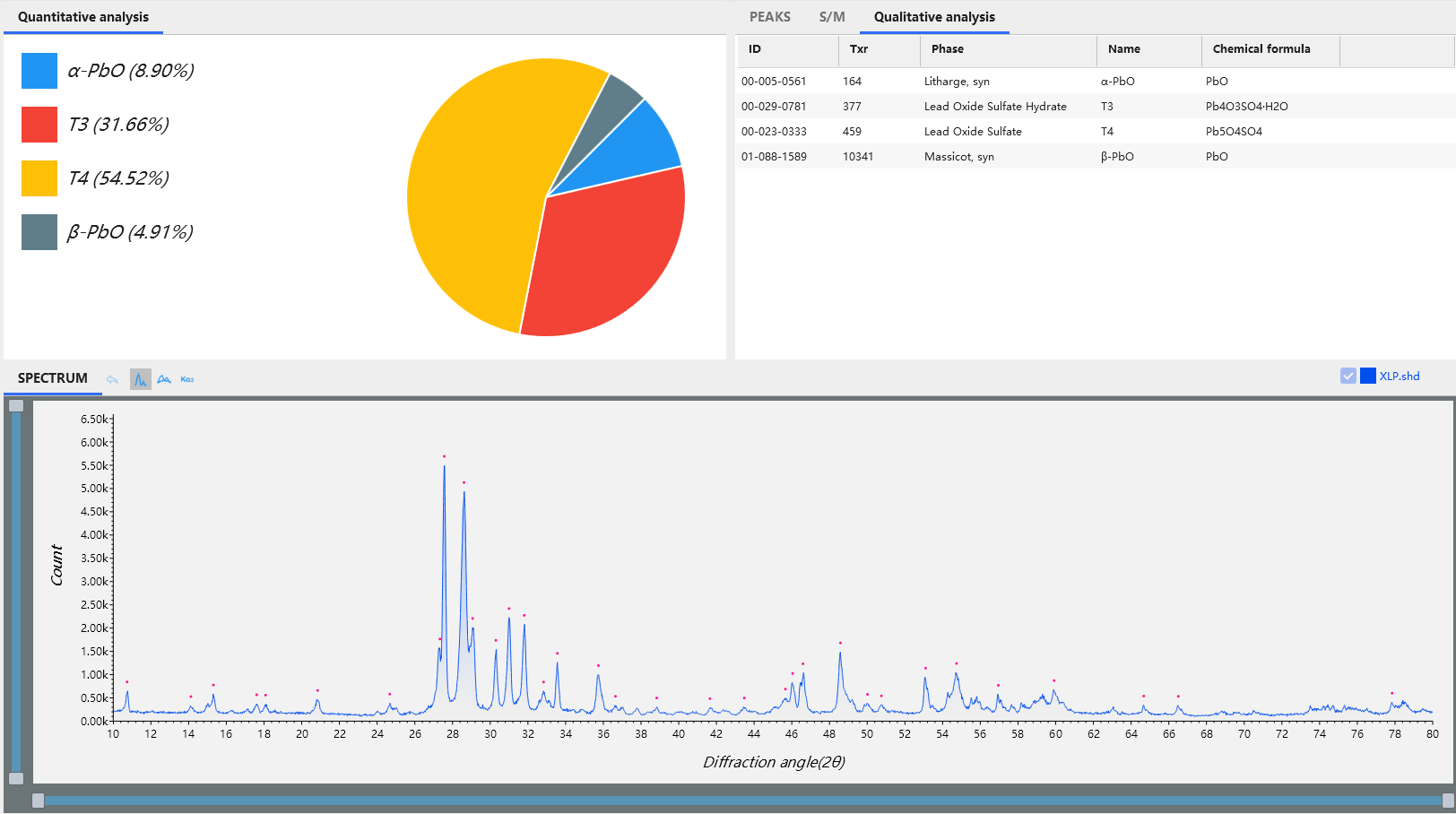

图5. XLP样品的XRD谱图

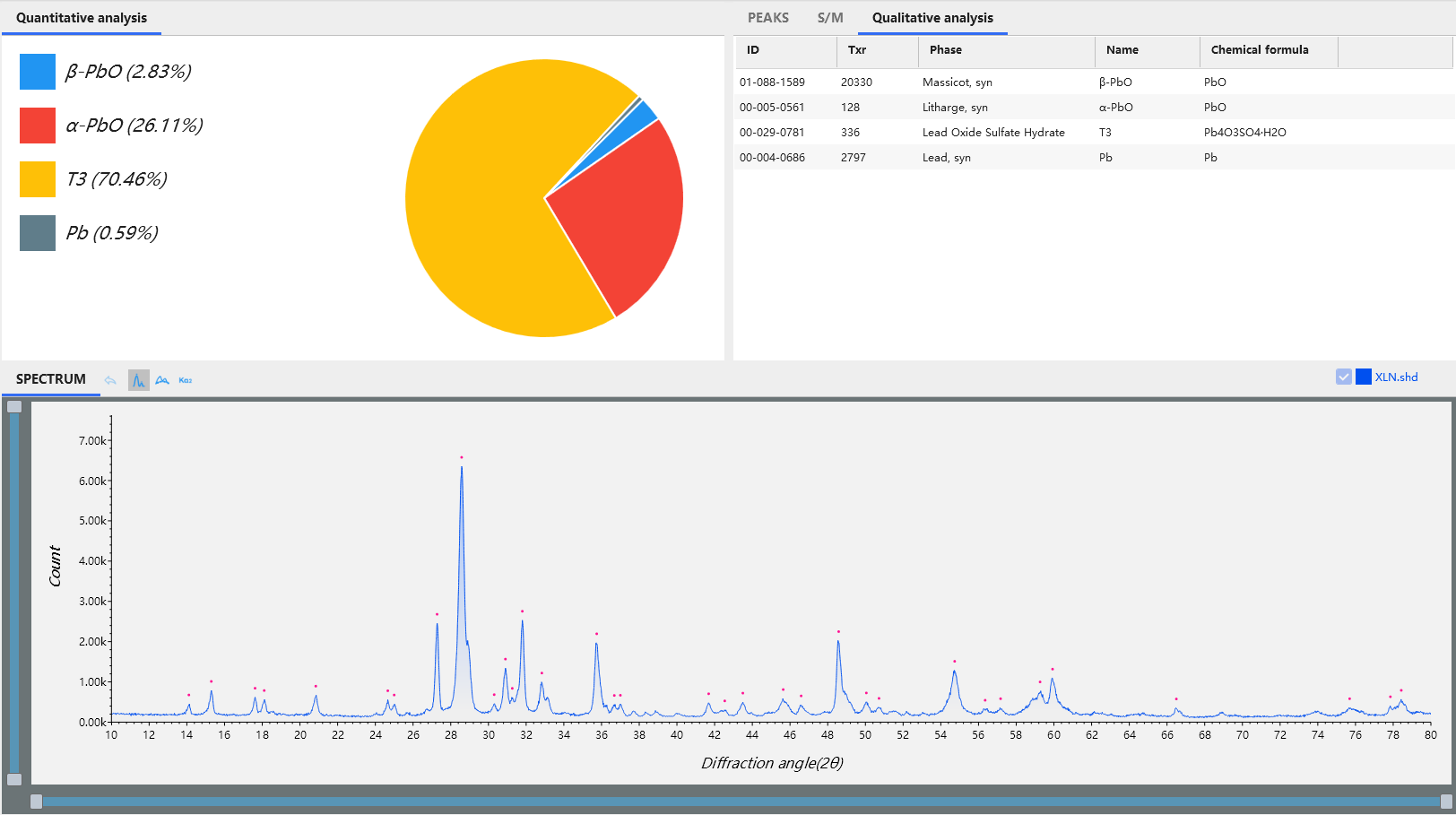

图6. XLN样品的XRD谱图

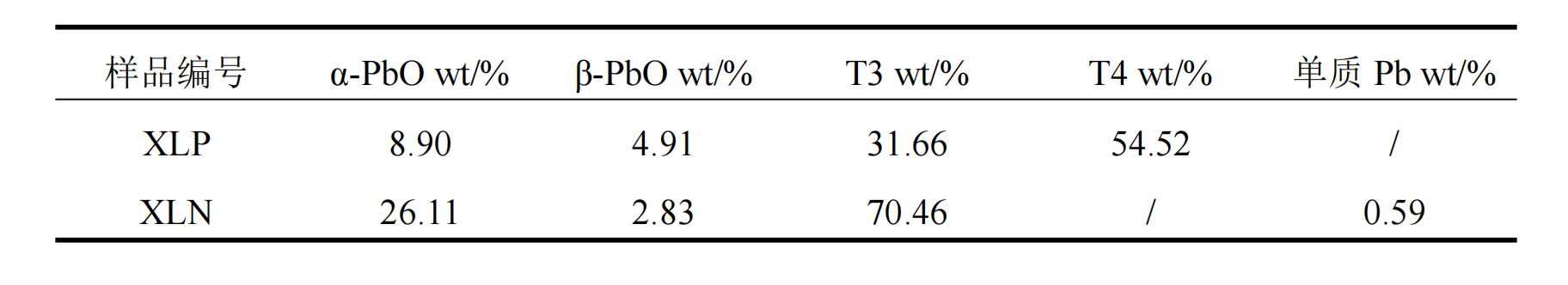

表4. 正负极固化生极板的物相定量结果

五、结论

本文使用浪声桌面式X射线衍射仪FRINGE对铅酸蓄电池氧化铅原料、正负极生极板开展系统物相分析。结果表明，XRD可精准区分氧化铅α/β晶型、定量单质铅残留，弥补了传统化学滴定法仅能检测总氧化度的局限；正负极生极板物相差异显著，正极以T4为主适配长寿命设计，负极以T3为主适配高倍率需求，可通过T3/T4定量直接反映固化工艺合理性。实现了从原料筛选到工艺优化的全链条应用，为铅酸蓄电池质量管控与工艺升级提供了可靠支撑。
